狂飙1100MB/秒 SSD磁盘阵列堪比外挂

    对于一般家庭用户来说，磁盘阵列是一个陌生的词语，不少用户购买两块同样的硬盘，采用1主盘+1复盘模式。如果采用磁盘阵列模式，容量不变，但是性能几乎提高一倍。那么两块顶级固态硬盘组成磁盘阵列RAID0，速度究竟能有多迅猛？

狂飙1100MB/秒 SSD磁盘阵列堪比外挂

    磁盘阵列RAID0是有效提升硬盘速度的手段，其工作原理是将数据分别交由两块硬盘同时处理，因此读写速度提高接近100%。并且磁盘阵列系统的安装十分简单，只需要开启几个选项稍加设置，而后就和正常安装操作系统的步骤一样。

    硬盘行业发展至今繁衍出三大产品线，分别是机械硬盘、混合硬盘、固态硬盘。其中机械硬盘追求容量、固态硬盘追求性能；混合硬盘以机械硬盘为主、兼具固态硬盘特性。

    目前希捷已在实验室状态下完成新碟片技术，数年内令机械硬盘的容量快速增加。固态硬盘急需强化性能的优势，那么磁盘阵列这个硬盘大外挂是个几乎白送的工具，下面我们一起见证两块英特尔520系 240GB固态硬盘组成的磁盘阵列RAID0系统，如何肆孽SATA3.0接口。

1、BIOS中如何打开RAID模式

　　用户构筑RAID 0阵列系列步骤非常简单，只需在BIOS中轻松几步设置即可搞定。

两块英特尔520系240GB固态硬盘

    首先我们需要准备好两块相同容量的硬盘，连接在SATA3.0硬盘接口（SATAII接口速率已无法满足日立单碟1TB组RAID的速度需求），开机后按“DEL”键进入BIOS界面。笔者以技嘉Z77X-UD3H主板的BIOS设置为例：

BIOS调节

　　我们进入“集成外设”菜单后，将光标移动到“SATA模式选择”选项，该选项是调节磁盘控制模式的，如下图包括IDE模式、RAID模式以及AHCI模式。由于要组建磁盘阵列，所以我们将选项调成RAID模式，然后回车确认。最后按F10保存退出。

2、 如何开启RAID菜单

　　当BIOS保存重启后，会出现下图的画面“Press <CTRL-I> to enter Configuration Utility...”，你需要同时按下CTRL+I两个按键，即可进入RAID界面。

进入RAID界面

3、RAID菜单如何设置？

RAID菜单

　　上图为RAID菜单，其中设置界面中按“1”键是创建RAID磁盘，按“2”键是删除RAID磁盘，按“3”键是复位不需要组建的磁盘，按“4”键是退出。

组建RAID选项

　　上图为组建RAID的基本信息，

    其中第一选项为RAID磁盘取名，一般选择默认即可。

    在第二个选项中按左右选择RAID 0。

    第三个选项按空格，选择你需要建立RAID 0的硬盘，这里笔者仅有两块硬盘，所以选项并没有激活，但如果你有三块或者以上的硬盘，则通过空格键选择需要组建RAID的磁盘。最后在选项Create Volume回车，并且按“Y”键保存。至此，你的2块硬盘已经组建成RAID 0，按Esc退出，重启。

组建成功的RAID信息

　　上图是已经组建好的RAID磁盘系统，接下来安装Windows 7操作系统笔者就不一一讲述了，方法和单块硬盘安装系统的步骤一样。

RAID 0阵列使用优缺点：

优点：

1、设置与组建方便
2、能够叠加硬盘容量避免容量浪费
3、可获取两倍于单块硬盘的性能

缺点：

1、缺少数据冗余 数据可靠性低
2、无法使用Ghost软件备份镜像

注意事项：

1、最好组建RAID 0的两块硬盘容量、性能相同。
2、组建好的RAID 0阵列的磁盘不可以将其中任意一块硬盘格式化或者分区，否则数据将全部消失。
3、组建好RAID 0阵列的磁盘转换成别的RAID模式后，磁盘数据会丢失。反之两块无RAID模式的磁盘变为RAID 0阵列后同样数据会丢失。

●Win7安装时间

    目前Windows7系统已经被用户所接受，所以大部分购买的机器或者装有Win7或者准备安装Win7，笔者使用Win7 64位旗舰版在英特尔520系240GB/RAID0阵列系统进行安装，整个Win7安装过程从开机开始算起，结束时间以系统启动音乐时间结束为止。

Win7安装界面

Win7自检硬盘容量

    最终英特尔520系240GB/RAID0阵列系统安装完Win7操作系统，仅用4分32秒。不过这个成绩和其他单块固态硬盘相当，主要原因在于系统安装优盘的速度没有提上去，依然是USB2.0。因此固态硬盘速度快的特性没有发挥出来。

● Win7开机时间对比

　　在实际运用中，开机时间是大家关心的热门话题。在本次测试中，我们使用“金山卫士开机助手”进行Win7系统开机时间计算。

单块英特尔520系240GB固态硬盘的的Win7开机时间

英特尔520系240GB/RAID0阵列系统的Win7开机时间

　　英特尔520系240GB/RAID0阵列系统的开机时间为12秒，对比单块固态硬盘的13秒开机时间，提升不明显。受制于Win7系统自身的原因？还是英特尔520系240GB/RAID0阵列系统的速度并没有我们想象中那么快？

● 底层测试：HD Tune Pro v4.60

　　HD Tune是一款硬盘性能诊断测试工具。它能检测硬盘的传输率、突发数据传输率、数据存取时间、CPU 使用率、健康状态，温度及扫描磁盘表面等。另外，还可详细检测出硬盘的固件版本、序列号、容量、缓存大小以及当前的传送模式等。

英特尔520系240GB固态硬盘的HD Tune读取性能测试


英特尔520系240GB固态硬盘的HD Tune随机读取IOPS

英特尔520系240GB/RAID0阵列系统的HD Tune读取速度测试

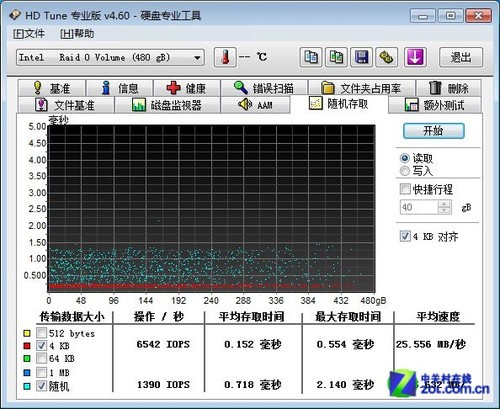

英特尔520系240GB/RAID0阵列系统的HD Tune随机读取IOPS

    在HD Tune测试中，单块英特尔520系240GB固态硬盘的平均读取速度只有375.9MB/秒，两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后的读取速度高达933.7MB/秒。

    单块英特尔520系240GB固态硬盘的4K随机IOPS值为18369，随机读取IOPS值为964。两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后的4K随机IOPS值为6542，随机读取IOPS值为1390.

    小结：英特尔520系240GB固态硬盘组建RAID 0阵列系统，其平均读取速度是单块固态硬盘的两倍以上速度。不过4K随机读取IOPS值，RAIDO系列只有单块固态硬盘的1/3；RAIDO系统的随机读取IOPS值是单块固态硬盘的1.44倍。

● CrystalDiskMark测试

　　CrystalDiskMark是一款简单易用的硬盘性能测试软件，但测试项目非常全面，涵盖连续读写、512K和4KB数据包随机读写性能，以及队列深度（Queue Depth）为32的情况下的4K随机性能。队列深度描述的是硬盘能够同时激活的最大IO值，队列深度越大，实际性能也会越高

英特尔520系240GB固态硬盘的CrystalDiskMark测试

英特尔520系240GB/RAID0阵列系统的CrystalDiskMark测试

　　从CrystalDiskMark测试看，两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后，其最大读取速度飙升至991.2MB/秒，而写入速度也达到488.2MB/秒。对比单块英特尔520系240GB固态硬盘的性能提升幅度在90%以上。

●容量过载系数读写速度测试　　

    由于固态硬盘采用闪存作为存储载体，不少网友担心固态硬盘出现类似优盘的掉速问题，即当硬盘的存储容量过载超过一定系数，读写速度出现衰减。我们将采用加载硬盘使用率的测试方法来验证它是否存在掉速问题。

　　下面就是英特尔520系240GB/RAID0阵列系统在不同硬盘使用率下的CrystalDiskMark测试。笔者拷贝文件，将硬盘使用率分成39%、67%、95%等三个阶段进行速度差异测试。

硬盘使用率39%

硬盘使用率67%

硬盘使用率95%

　　从上图中可以看到，英特尔520系240GB/RAID0阵列系统从39%到95%这3个硬盘使用率阶段里，其读写速度相对比较稳定，其读取速度基本在990MB/s－975MB/s之间浮动，写入速度495MB/s－4707MB/s之间浮动，并没有出现明显掉速现象。

● ATTO Disk Benchmark

　　ATTO Disk Benchmark是一款优秀且免费的磁盘基准测试软件，支持对稳定性/突发性传输速率进行读写测试，适用于常规硬盘、RAID、USB闪存盘、移动存储卡等产品的读写性能测试。

英特尔520系240GB固态硬盘的ATTO测试

英特尔520系240GB/RAID0阵列系统的ATTO测试

　　单块英特尔520系240GB固态硬盘在ATTO DiskBench 队列深度4测试中（默认），最大读取速度达到556.6MB/s，写入速度达到450.6MB/s。

　　两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后，相关测试的最大读取速度高达1104MB/秒，写入速度达到958MB/秒。

●ATT0队列深度测试

    ATTO Disk Benchmark的队列深度越大，相当于硬盘容量增加负载，英特尔520系240GB/RAID0阵列系统的读写速度没有衰减。

英特尔520系240GB/RAID0阵列系统的ATTO 队列深度8测试

　　英特尔520系240GB/RAID0阵列系统在ATTO DiskBench 队列深度8测试中，最大读取速度达到1061MB/秒，写入速度达到947MB/秒。

英特尔520系240GB/RAID0阵列系统的ATTO 队列深度10测试

　　英特尔520系240GB/RAID0阵列系统在ATTO DiskBench 队列深度10测试中，最大读取速度达到1058MB/秒，写入速度达到956MB/秒。

    小结：在ATT0 队列深度8和10的测试中，读写速度差异并不明显、

    我们在测试中还发现细节问题：在ATTO 队列深度4测试中，单块硬盘和RADIO系列的“0.5-2K读写速度”几乎没有提高，4K读取速度仅略微提高；当队列深度提高到8时，05-4K的读取速度几乎提高100%；当队列深度提高到10时，05-4K的读取速度再次提高50%。

● AS SSD Benchmark

　　AS SSD Benchmark是一个专门为SSD测试而设计的软件。可以测试出固态硬盘的持续读写性能，包括4KB小文件的传输性能等等，成绩显示可以分为两种，一种是MB/S的形式，另一种是IOPS形式。

　　在AS SSD测试中，单块英特尔520系240GB固态硬盘在连续读取和写入方面达到了502.3MB/秒和257.71MB/秒。

　　两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后的连续读取和写入方面达到976.16MB/秒和465.54MB/秒。

　  在4KB文件存取方面，单块英特尔520系240GB固态硬盘的随机读取IOPS值为6187，而随机写入IOPS值为17740。其多线程读取/写入4KB文件的IOPS值为58963和56949，总分为774分。

   两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后，其随机读取IOPS值为6514，而随机写入IOPS值为12885。其多线程读取/写入4KB文件的IOPS值为111333和101039，总分为1316分。

    小结：英特尔520系240GB/RAID0阵列系统的AS SSD读写速度和前面测试大同小异。在AS SSD的4K存取IOPS测试中，却暴露出喜忧。4K随机读写能力提升幅度有限甚至倒退，4K多线程读取能力几乎翻倍。

    首先进行PCMark7跑分测试，并选取了PCMark7的System/Secondary storage score项目分数作为评分对象，System/Secondary storage score项目着重测试硬盘性能。

　　在具体测试中，单块英特尔520系240GB固态硬盘的PCMark7测试得分为5262分，两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后为5674分。

● PCMark Vantage测试

　　本次测试使用的是Futuremark正式发布的“PCMark Vantage”，而且这个新版本是专为Windows Vista 32/64-bit打造，不再支持Windows 2000/XP。

　　PCMark Vantage测试项目包括使用Windows Defender、《Alan Wake》游戏、图像导入、Windows Vista启动、视频编辑、媒体中心使用、Windows Media Player搜索和归类，以及以下程序的启动：Office Word 2007、Adobe Photoshop CS2、Internet Explorer、Outlook 2007等共八个项目。

英特尔520系240GB固态硬盘的PCMark Vantage测试得分：63541分

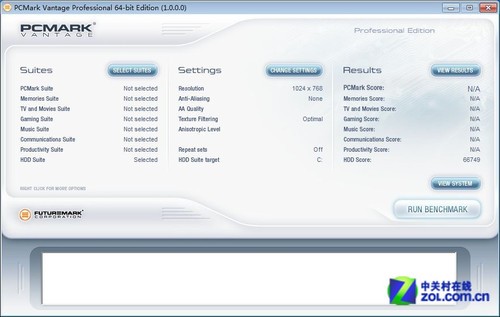

英特尔520系240GB/RAID0阵列系统的PCMark Vantage基准得分：66749

    单块英特尔520系240GB固态硬盘的PCMark Vantage测试得分为63541分，
两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后为66749分。

    小结：两块英特尔520系240GB固态硬盘组建RAID 0阵列系统在测试两款PCMark软件，其得分对比单块固态硬盘有些许提高，并没有达到2倍的效果。

    SATA3.0的速率只有6Gbps，相当于600MB/秒。然而本文测试的英特尔520系240GB/RAID0阵列系统所采用的两块固态硬盘，均接驳在SATA3.0 6Gbps接口，最大读取速度超过1100MB/秒。难道SATA3.0接口的带宽放水，速率限制有假，服务器厂商采用PCI-E接口的固态硬盘不是多此一举？

Z77主板原生两个SATA3.0接口

    SATA3.0的带宽和速率确实为6Gbps和600MB/秒，由于本文使用的两个固态硬盘同时接驳于两个SATA3.0接口，相当于占用12Gbps带宽，速率可达1200MB/秒。

全文总结：

    两块顶级固态硬盘组成的磁盘阵列RAIO系统，可以发挥出接近双倍于单块硬盘的性能，保留存储容量。同时时又翻倍加强了4K多线程随机读取能力，这个特性非常适合作为服务器使用，可供众多用户同时流畅读取同一个文件。

    两块英特尔520系240GB固态硬盘组建RAID 0阵列系统后，即使硬盘容量的过载系数高达90%以上，也不会发生明显的掉速现象。

    当然RAID0并非全是优点，英特尔520系240GB/RAID0阵列系统丧失一些功能，比如TRIM功能，这项技术可以提高固态硬盘的性能，优化存储空间；4K随机读取能力也有一定的弱化。

    磁盘阵列RAID0系统不具备Ghost备份，尤其是一个硬盘损坏，数据全部丢失，对于家庭用户来说，可以通过移动硬盘多备份来解决。

    英特尔是固态硬盘的发起者，同时也是众多固态硬盘厂商的模仿对象。去年2月份英特尔发布510系固态硬盘，卓越的性能引来其他厂商的追逐超越。时隔一年，英特尔发布新一代旗舰级产品－－520系列固态硬盘，全面更新主控和闪存芯片。

英特尔520系240GB固态硬盘

    英特尔520系240GB固态硬盘采用银色的金属外壳设计，正面外壳打磨抛光处理，背面外壳经过磨砂处理，不会留下手印等痕迹。在产品的四周是一圈黑色的ABS工程塑料围壳固定，避免A面外壳磕碰，同时更加突显英特尔520系240GB固态硬盘的立体感。


英特尔520系240GB固态硬盘的正反两面

　　从标签上显示，该款固态硬盘属于Intel SSD 520系列，编号为SSDSC2CW240A3，产品容量为240GB，尺寸为2.5英寸，并且采用SATA 6Gbps接口技术，产地为中国。

英特尔520系240GB固态硬盘的接口

英特尔520系240GB固态硬盘的全家福

　　随产品还附赠了一个串口电源转接线、SATA3.0 6Gbps数据线、相关说明书、3.5英寸托架、驱动光盘、固定螺丝。下面一起去看看这款旗舰级产品的内部拆解，了解它的主控/闪存芯片。

　　固态硬盘与传统的机械硬盘相比，除更高的整体系统响应能力外，固态硬盘因为不含机械部件，所以更为坚固、电能消耗更低、运行时更加安静，散热量也更少。下面就了解一下英特尔520系240GB固态硬盘的内部环境。

英特尔520系240GB固态硬盘的正面特写

　　英特尔520系240GB固态硬盘的PCB板正反面搭载了16颗Flash芯片，总计容量为256GB，单颗Flash容量为16GB。但由于Sandforce2281主控芯片的特性，有拿出一颗16GB Flash的容量来做Over-Provisioning Cache，即256 -16=240GB。

英特尔520系240GB固态硬盘的背面特写

英特尔520系240GB固态硬盘的主控芯片

　　控制器方面，英特尔520系240GB固态硬盘采用目前主流的SF2281主控芯片，是目前最适合SATA 6Gbps接口平台的选择。另外，支持30和20纳米等级的NAND闪存，提供Asynch/ONFi1/ONFi2/Toggle等接口的支持，256位AES加密，55bits /512byte的ECC引擎，内置的"DuraClass"、RAISE技术可以显著优化性能和减小功耗。

英特尔520系240GB固态硬盘的闪存芯片

　　上一代Intel 510系250GB固态硬盘的闪存颗粒采用34nm制造工艺，520系240GB固态硬盘的闪存颗粒则提高到25nm制造工艺，采用英特尔原厂编号为29F16B08CCME2 NAND Flash颗粒。

● 测试硬件与软件系统环境介绍

　　本次测试采用英特尔22nm/i5 3570K+技嘉Z77主板平台，其中Z77主板原生支持目前速率最快的原生SATA3.0 6Gbps接口。下面是具体平台介绍。
