全面进化 闪迪Ultra II 240GB SSD评测

    在SLC跨越到MLC颗粒的时代，消费者们怨声四起，觉得性能和耐用性都大打折扣，或者成本低了价格不低等抱怨也不在少数。几年过去，MLC的表现让我们看见寿命不是问题，性能提升了。现在又要面临的是MLC到TLC的转变，还是那一套怨言，还是省省吧。

    其实TLC应用到消费级SSD早已不是新鲜事，早在1年前，三星840EVO系列就是采用了消费者口中的TLC颗粒，而官方叫法则为3bit MLC颗粒。不久前闪迪推出的闪迪至尊高速II（Ultra II）系列固态硬盘则是官称TLC颗粒，它用于接替Ultra Plus系列，能否成为一个称职的接替者，还有待考量。

全面进化 闪迪Ultra II 240GB SSD评测

    我们本次拿到的是一款闪迪Ultra II 240GB SSD，规格上与Ultra Plus完全不同。主控采用了Marvell 88SS9190主控芯片，闪存则是闪迪19nm TLC颗粒，能有什么样的表现也是万众期待的，下面我们会采用它的前辈Ultra Plus和直接竞争对手840EVO做横向对比。

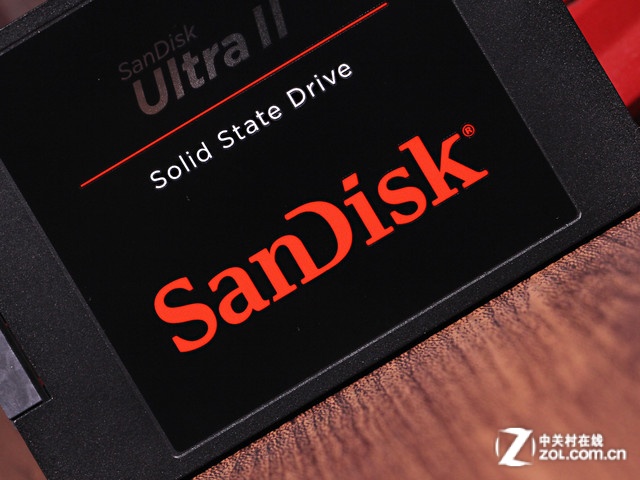

闪迪Ultra II 240GB SSD

■闪迪Ultra II 240GB SSD

参考价：799元

新加入特性：

1.采用闪迪19nm TLC颗粒；

2.nCache 2.0技术；

3.多页恢复技术。

■nCache 2.0

    对闪迪19nm TLC NAND提供支持，在写入数据时最小化TLC写入量，整体数据分为三组同时写入模拟SLC环境中，提升整体性能和耐用。

■多页恢复

    一种类似RAID功能的保护功能，可以在页面层级的数据分段下通过奇偶校验位数据提供保护，能够恢复部分误删除的文件。

■闪迪Ultra II 240GB  SSD拆解

    这款闪迪Ultra II 240GB SSD仅有58克，如此轻如鸿毛，对于移动设备可以有效减重，对于台式机用户，就显得无关紧要了。


闪迪Ultra II 240GB SSD拆解

    标准的外壳里边是一块只有1.8寸一半大小的PCB板，上边集成了四颗闪迪1ynm X3 ABL Toggle NAND颗粒，它是单颗容量为64GB的TLC NAND。

闪迪19nm TLC NAND

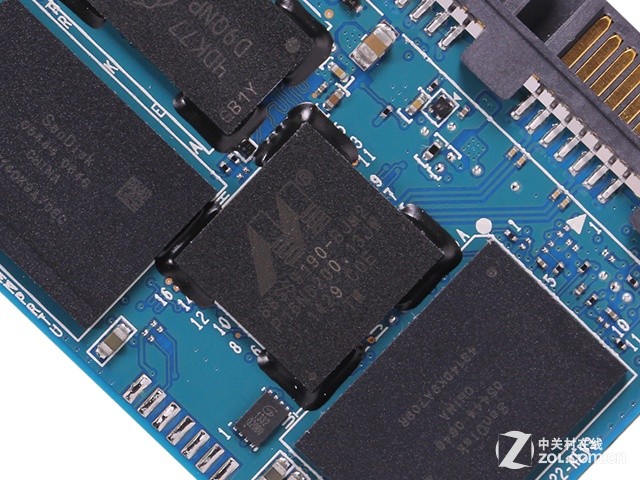

    闪迪Ultra II 240GB SSD采用了Marvell 88SS9190主控芯片，它提供了4条通道用于数据交换。目前互联网上以及官方都没有透露太多关于它的信息，初步断定它是一款类似Marvell 88SS9189的主控，支持Trim和DevSleep等技术。

Marvell 88SS9190主控芯片

    除了四颗TLC NAND和Marvell 88SS9190主控，还有一颗镁光DDR3 1333缓存芯片，容量为256MB。根据批次的不同，缓存芯片还有可能来自于SK海力士和南亚，但频率和容量是一样的。

■ATTO Disk Benchmark最大读写测试

    ATTO Disk Benchmark是一款优秀且免费的磁盘基准测试软件，支持对稳定性/突发性传输速率进行读写测试，适用于常规硬盘、RAID、USB闪存盘、移动存储卡等产品的读写性能测试。

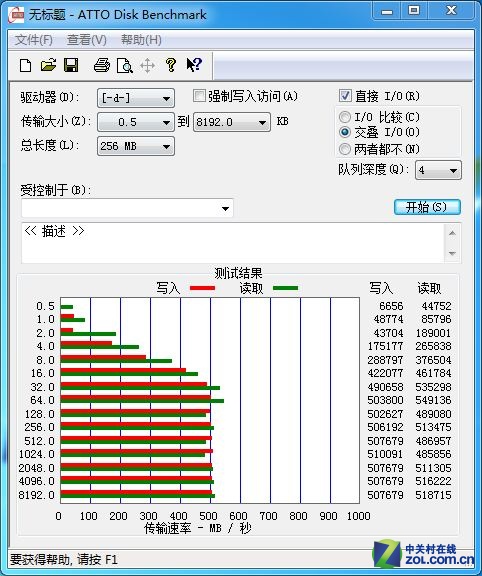

队列深度4测试

    闪迪Ultra II 240GB SSD在ATTO DiskBench测试中，压缩数据的读取速度达到549.1MB/s，写入速度达到510MB/s。

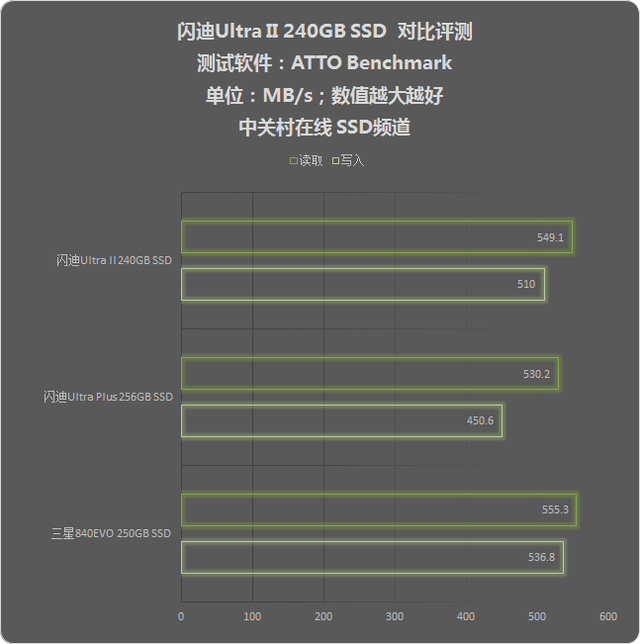

压缩数据 读写速度对比

    从测试来看，闪迪Ultra II 240GB SSD速度位于Ultra Plus和840EVO之间，850EVO虽然上市1年多，但速度依然很强悍，但这仅仅是压缩数据的测试，下面我们继续。

■ CrystalDiskMark持续读写测试

　　CrystalDiskMark是一款简单易用的硬盘性能测试软件，但测试项目非常全面，涵盖连续读写、512K和4KB数据包随机读写性能，以及队列深度（Queue Depth）为32的情况下的4K随机性能。队列深度描述的是硬盘能够同时激活的最大IO值，队列深度越大，实际性能也会越高。

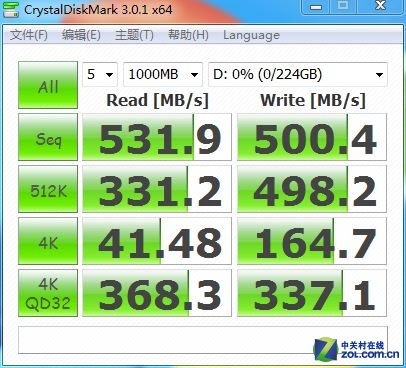

CrystalDiskMark测试

    从CrystalDiskMark测试看，闪迪Ultra II 240GB SSD处理非压缩数据，它的读取速度达到531.9MB/s，而写入速度也达到500.4MB/s；4K读取速度为41.48MB/s；写入为164.7MB/s。

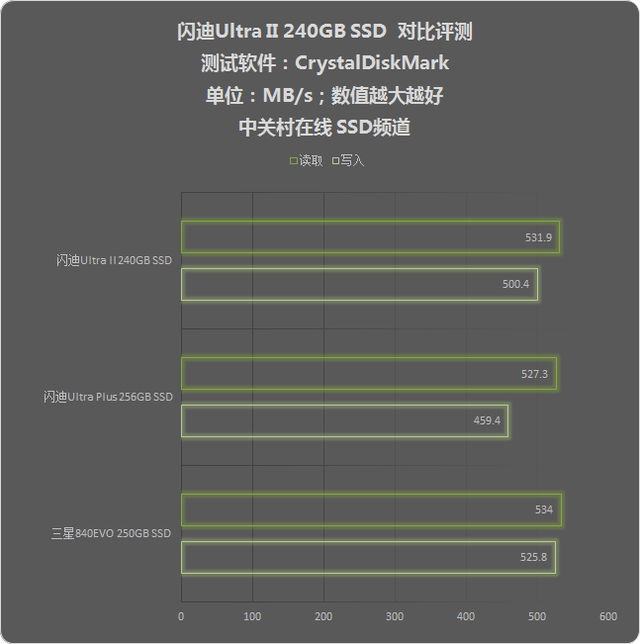

非压缩数据 读写速度对比

    非压缩数据的读写速度闪迪Ultra II 240GB SSD依然居中，表现比Ultra Plus更抢眼，以微弱的劣势落后于840EVO。相比压缩型数据测试速写速度下降并不明显。

    随机读写性能是固态硬盘的关键指标，其单位为IOPS，即每秒进行读写（I/O接口）操作的次数。我们从表中看到固态硬盘的每秒进行读写操作的次数是以万为单位进行计算，而传统的机械硬盘不足300 IOPS值。

■AS SSD Benchmark IOPS对比

    AS SSD Benchmark是一个专门为SSD测试而设计的标准检测程序，因为它提供了很大的可定制性。

    它的成绩显示可以分为两种，一种是MB/秒的形式，另一种是IOPS形式。本次测试主要使用这款软件的IOPS随机读写功能，测试4K-64Thrd多任务随机读写 IOPS值。

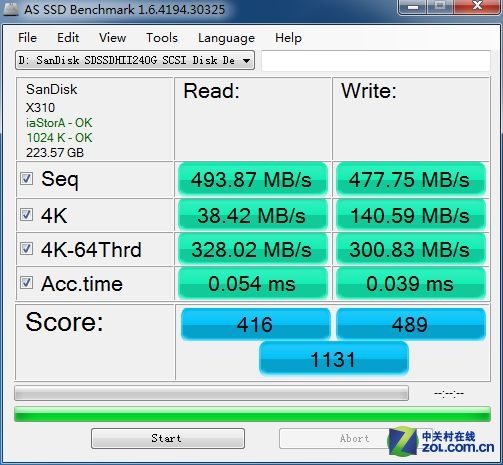

读写速度

    在AS SSD测试中，闪迪Ultra II 240GB SSD在连续读取和写入方面达到了493.87MB/s和4777.75MB/s。它的4K读取速度为38.42MB/s，写入速度为140.59MB/s。

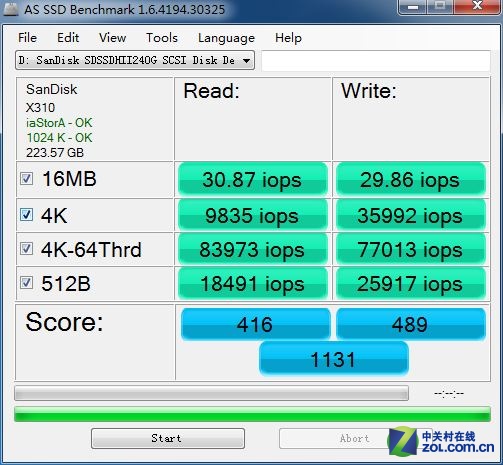

读写IOPS值

    在4KB文件存取方面，闪迪Ultra II 240GB SSD的随机读取IOPS值为9835，而随机写入为35992。其多线程读取/写入4KB文件的IOPS值为83973和77013，总分为1131分。

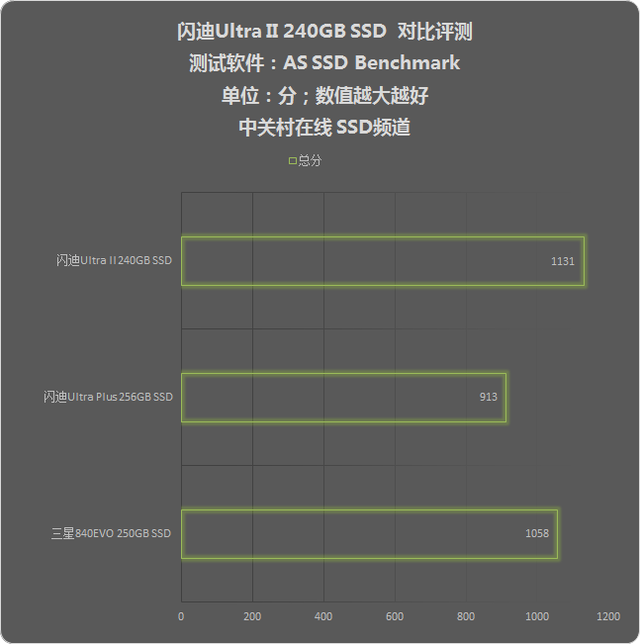

AS SSD总分对比

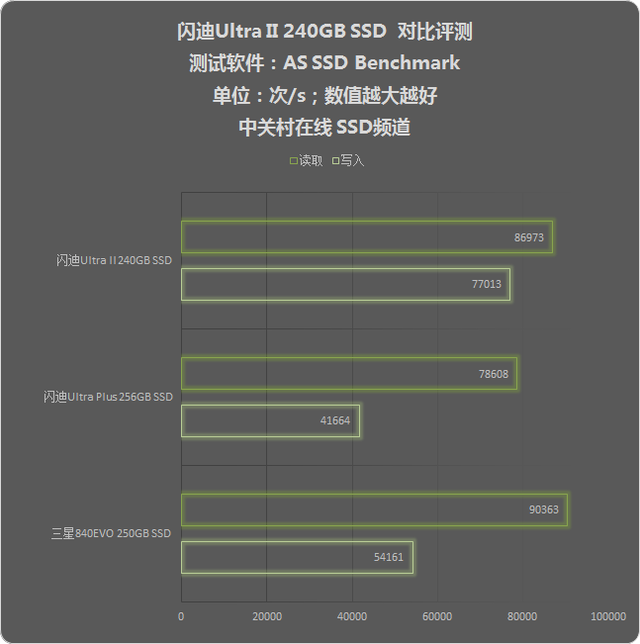

AS SSD Benchmark IOPS值对比

    在AS SSD测试中，三款产品读写速度还是保持着CDM的梯次。在总分中，闪迪Ultra II 240GB SSD名列前茅，一举秒杀了Ultra Plus和840EVO，且优势幅度较大。

    IOPS值的表现Ultra II 240GB SSD表现抢眼，虽然最高读取速度不如840EVO，但写入上优势明显，且整体表现也更为均衡，在AS SSD测试中，闪迪Ultra II全面胜出。

■PCMark7硬盘模拟测试对比

　  本次测试使用的是Futuremark的另一款“PCMark7”基准测试软件，它更侧重硬盘的真实模拟应用。

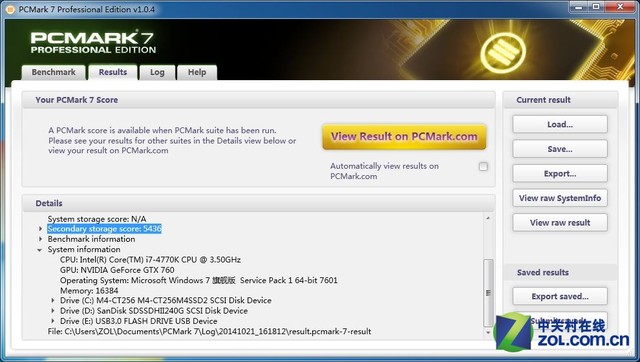

PCMark7硬盘得分：5436

    PCMark7跑分测试选取了PCMark7的Secondary storage score分项分数作为评分对象，Secondary storage score分项着重测试计算机从盘的硬盘性能。

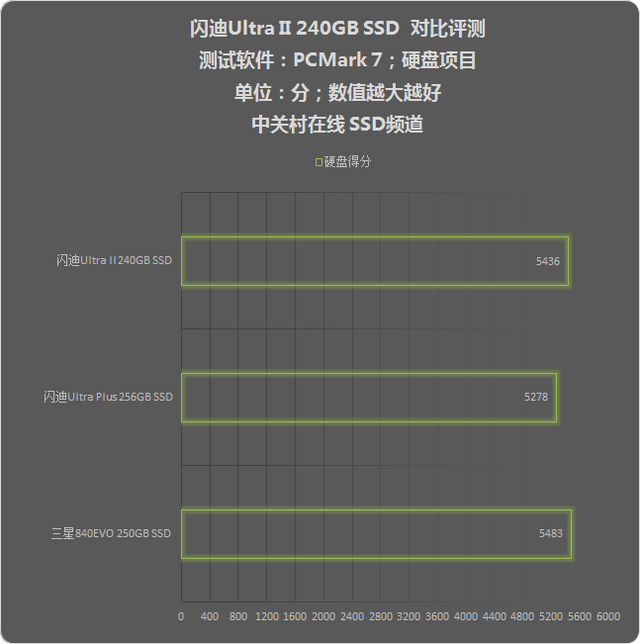

PCMark7硬盘得分对比

    PCMark7测试中，闪迪Ultra II 240GB SSD获得5436的硬盘得分，此得分属于中高端SSD的分数。这从侧面反映这款SSD在软件、游戏应用方面的优化程度。

    总得分虽然落后于840EVO，好在幅度不大，而比起前辈Ultra Plus，则是进步明显。要知道Ultra II是经过全面换代的新产品，并非只换主控或颗粒，即使是固件也需要重新优化。

闪迪Ultra II 240GB SSD

    全文总结：闪迪Ultra II 240GB SSD作为新一代的主流产品，性能上完全超越了上一代的Ultra Plus，作为替代者，已经做到位了。显然它并没有那么简单，刚刚上市便打出了799元的零售价格，一方面显示了闪迪的诚意，另一方面是TLC颗粒在日后有充裕的降价空间。

    作为一款TLC NAND产品，用户不得不考虑它使用寿命的问题。TLC NAND通常只有1000左右P/E，我们按照日均擦写50GB计算，可使用13年多，大容量寿命翻倍，小容量则缩减，当然这只是在假设条件下。闪迪独家nCache技术不仅起到了提升性能的作用，还可以有效提升产品使用寿命。

  ■测试平台及参测产品信息介绍

　　本次测试采用英特尔i5 4690k超频至4.4GHz+技嘉Z97X UD5H主板，关闭CPU节能选项。

● 测试系统的软件环境

● 测试软件介绍

●测试硬盘信息

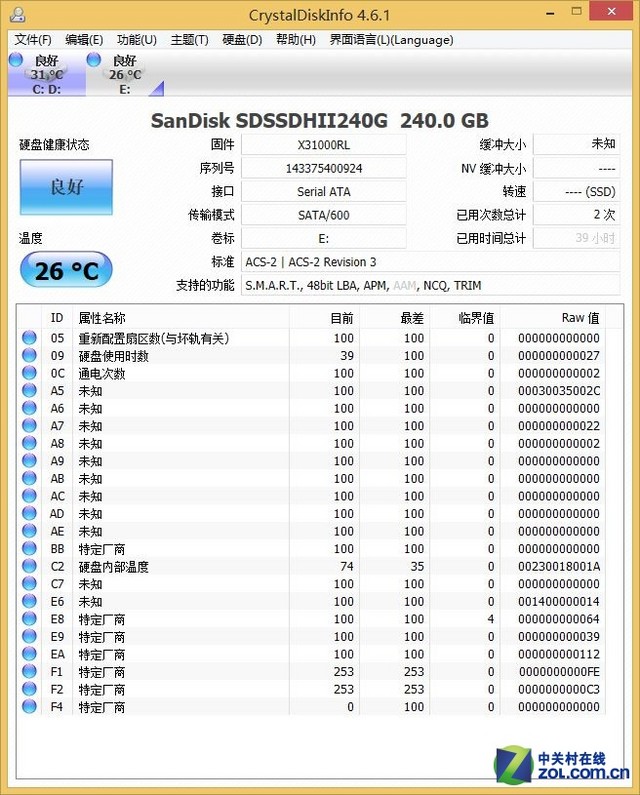

闪迪Ultra II 240GB SSD信息
